火災警報システム用終端抵抗器とは：基礎とガイド

終端抵抗器（EOL）は、火災警報システムのゾーン回路を完結する抵抗器です。一般的な抵抗値は1KΩ、2.2KΩ、4.7KΩ、5.6KΩ、6.8KΩですが、ブランドによって異なります。

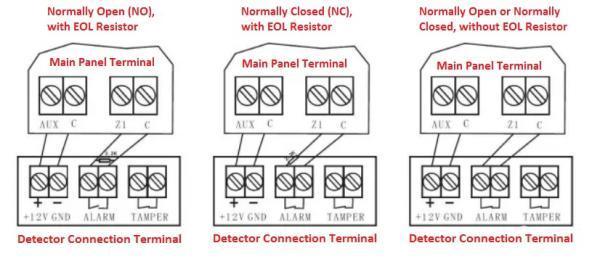

一般的な警報システムでは、通知装置の信号はノーマルオープン（NO）またはノーマルクローズ（NC）のいずれかになります。抵抗器によって回路が完成し、一定の小電流が流れて警報状態が確認されます。警報ゾーンは、以下の3つのシナリオのいずれかに該当します。

• 完全に開回路の電圧
• 電圧低下（閉回路で安全）
• 電圧なし（配線に損傷、短絡）

エラーが発生した場合、システムはチェックが必要なゾーンを報告します。例えば、0Vの読み取り値は警報ゾーンの短絡（故障）、12Vの読み取り値は開回路（故障）、5Vの読み取り値は抵抗器によってゾーンが閉じられていることを示します。

したがって、EOL抵抗器を設置することで、最も遠いデバイス（ラインの終端）が配線の短絡によって無効化されることを防止できます。火災検知器は通常、作動時にのみ開閉するため、この抵抗器は火災区域でほぼ常に使用されます。

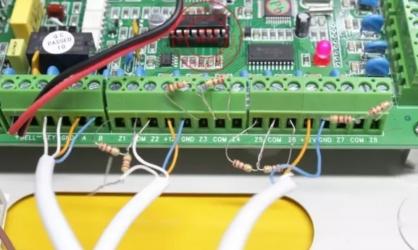

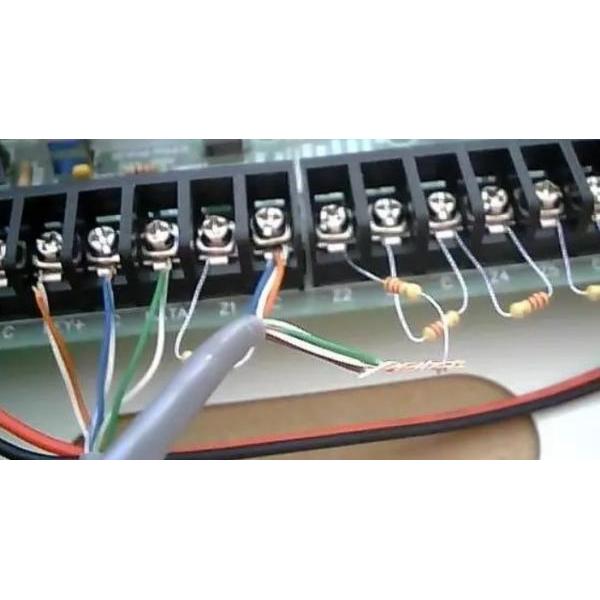

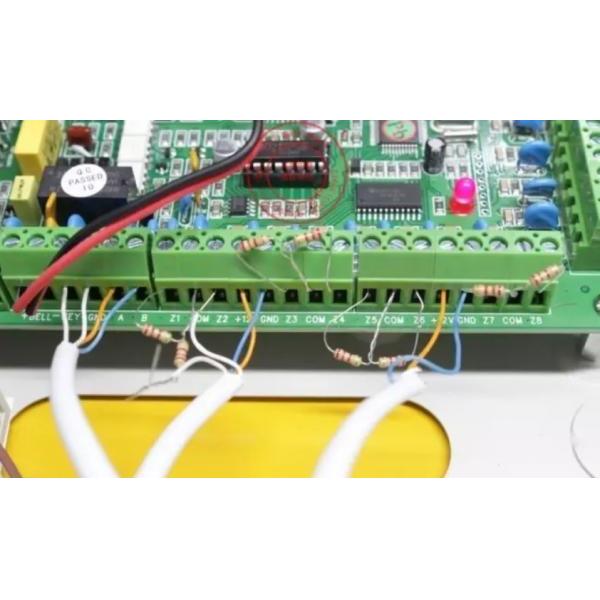

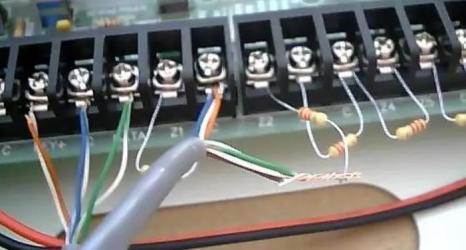

末端に設置された抵抗器を用いた警報ゾーン監視により、警報装置の機能の完全性が確保され、短絡ゾーンへのアクセスが防止されます。さらに、配線が引っ張られたり、ネズミに噛まれたりして損傷した場合にも、警報が発せられます。
